冲压火车门板3000吨油压机
咨询热线：18306370978
火车门板改造使用的是山东威力重工生产的油压机产品，火车门板冲压拉伸成型设备，根据板材厚度，材质、模具等多项参数要求，多推荐使用3000吨、3000吨、3500吨四柱液压机，4000吨四柱油压机或框架式结构油压机一次成型。也称火车车厢侧门板专用油压机、框架式火车门厚板拉伸油压机等。山东威力重工机床有限公司对于这种大型油压机设备设计制造经验丰富，采购了解3000吨火车门板压型油压机定做工期、价格、机器设备参数性能等详细信息，请电话咨询：0632-5680515 18306370978（同微信）

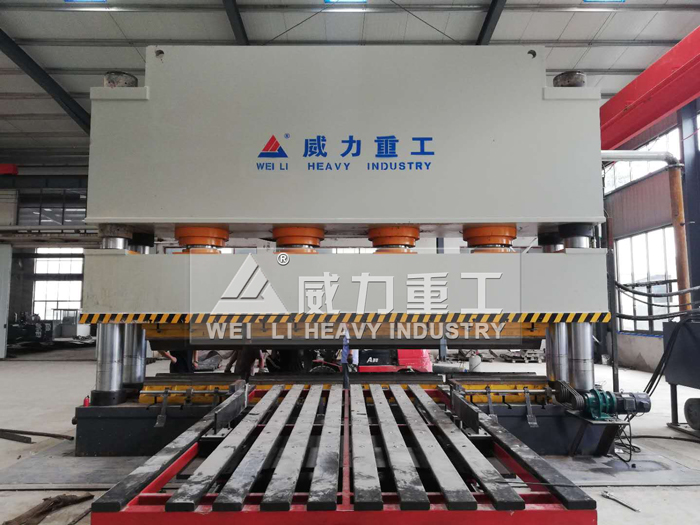

火车门板冲压成型专用油压机

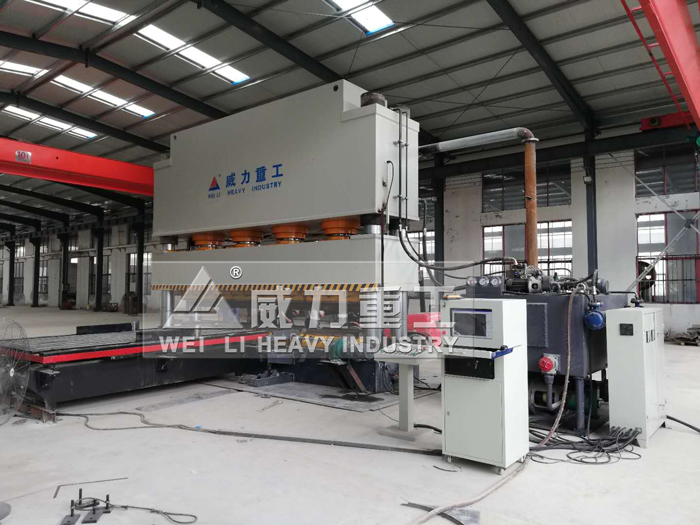

火车门改造工程专用四柱油压机
冲压火车门板3000吨油压机采用计算机优化设计，三梁四柱式结构，简单、经济、实用。液 压系统上置，占地面积小。液压控制采用插装阀集成系统，动作可靠，使用寿命长，液压冲击小。独立的电气控制系统，工作可靠，动作直观，维修方便。采用按钮集中控制，具有调整、双手单次循环二种操作方式。通过操作面板选择，可实现定程、定压二种形成工艺，并具有保压、延时等性能。工作压力、行程根据工艺需要在规定范围内可调。
工作台不仅有固定式，还可以根所用户要求设计出左右或前后方向的单、双向移动工作台和具有拉伸垫、缓冲装置和快速换模系统。冲裁缓冲装置/滑块比例调速装置/双移动工作台/光幕安全保护装置/油加热或冷却装置/模具保护装置/位移传感装置/换模小车/触模式工业显示屏/打料装置(液压式或机械式)/换模用浮动导轨和滚动托架/电源插座/模具照明灯/滑块锁紧机械/模具快速夹紧机构/PLC等选配装置。
大吨位大台面油压机是火车门板专用油压机，同时也适用于金必材料的拉伸、成形、落料等冲击工艺和非金属制品的压制。

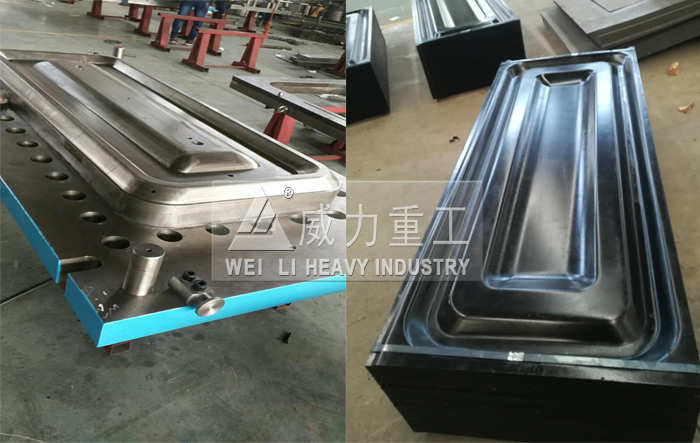

冲压火车门模具以及成品
冲压火车门板3000吨油压机产品详情：
1、主机部分：
1.1机身
机身各大结构件均采用钢板焊接结构，焊接采用二氧化碳气体保护焊，焊后消除内应力。主要部件采用进步设备进行加工，保证整机的高精度。机身预紧采用液压螺母预紧。
设备主要结构件外观平整，无明显的凹凸现象，焊缝打磨平整，无焊渣和流疤现象。整机结构设计全部采用计算机优化设计，使其具有良好的强度和刚度，同时兼顾外形美观。
1.2主油缸
冲压火车门板3000吨油压机主油缸采用活塞式结构，油缸缸体采用优质碳素钢锻件，油缸内表面经过珩磨、滚压工艺，使液压油缸具有足够的强度和刚度。柱塞杆采用优质碳素钢锻件，其表面经中频淬火处理，硬度在HRC42～50之间。油缸密封采用优质密封元件，确保密封性能可靠，使用寿命长。
2、液压控制系统：
液压系统主要由泵、阀块、充液阀、冷却过滤系统、管路等组成，借助于电气控制系统完成对油压机各种动作的控制。
2.1液压系统主油泵选用YCY系列恒功率轴向柱塞变量泵，先导阀采用山东济宁泰丰系列阀，可大大提高压机动作的稳定性及可靠性。
2.2液压主控系统采用二通插装阀集成系统。该系统具有结构紧凑、响应快、内泄小、动作灵敏可靠、流量大、抗污染能力强，使用维护方便，寿命长等优点。
2.3液压系统的充液回路选用常闭式充液阀，滑块快下时靠充液阀吸油，快速下降速度由油缸下腔油路中的插阀控制调节。
2.4冷却过滤系统
液压系统中设有独立的油液水冷却过滤装置，以保证油液的工作温度及清洁度。
2.5油箱
冲压火车门板3000吨油压机液压控制系统的油泵电机组和液压控制阀块在油箱上平面有序排列。油箱为钢板焊接结构，油箱侧面开有窗口以便清洗油箱，其上还安装有油位油温计、空气滤清器等，油箱安装时进行酸洗、钝化和防锈处理。
2.6管路
液压管路系统密封可靠，高压管路连接采用高压法兰和优质密封元件，可有效地防止渗漏。管路布置整齐，并设置足够抗震管夹，可有效地减少和控制管路振动。管路安装时进行酸洗钝化处理。
3、电气控制系统
电气控制系统分为动力系统和控制系统两部分，动力部分包括控制总电源，各个电动机的启停及保护开关等，大功率电动机起动采用星型三角降压依次起动，电源采用三相四线制，AC380V，50HZ，先导电磁阀电压为直流DC24V。
控制部分包括电气箱、操作箱和移动按钮站，电气箱放在地面上，操作箱放置在机器右前立柱上，可完成对该机的全部动作的控制，操作箱可完成该机的全部动作的操作，操作箱上设有油压机各部分动作的操作按钮、功能转换开关、各个电机的启停按钮及各部分的报警、监视指示灯等。
3.1电气箱具有良好的密封性，能有效的防止灰尘侵入。
3.2在控制系统可对生产量进行计数。
4.涂漆与防护
4.1润滑系统采用独立的稀油自动循环方式。
4.2涂漆与防护
油漆颜色为乳白色，滑梁为橘红色，也可根据客户提供色板确定，压机各零部件在涂漆前应除尽表面的氧化物、焊渣及油污，漆前处理表面应达到GB8923-88A-BSa2.5级，之后涂装环氧类防锈漆底和面漆，底、面漆漆膜厚度≥70um，出厂前应做好所有外露加工面的防锈保护措施。
5、安全装置
5.1压机设置急停按钮，发生异常时按“按“急停”按钮，包括电机均停止运行。压机立柱四角均设有急停按钮。
5.2双手操作按钮：双手下行同步时限0.5~1S。
5.3冲压火车门板3000吨油压机安装光电保护装置一套。
5.4超载保护：液压系统回路设有安全阀，油压超过设定值时液压系统自动溢流限压，保护设定值可调，确保压机不会超载工作。
5.5超压保护：电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到超压保护作用。
冲压火车门板3000吨油压机安装和调试步骤：
（一）四柱油压机安装：
1、首先将油压机安装在平整的混凝土基础上，或楼层面加强的平整钢板上，以保证机器的平稳运行。
2、冲压火车门板3000吨油压机安装起吊时应注意重心位置，切勿将仪表、管路，线路外观油漆碰伤，做到安全可靠。
3、油压机安装时应校平工作台平面对基础平面的平行度小于0.15/1000mm.
（二）四柱油压机调试：
1、安装完毕后，调试时首先应该擦去防锈油脂，并进行彻底清污除尘。
2、向油箱内注入经过滤后的干净液压油，注油量应该大于显示油量的油标尺的2/3以上。
3、接通外线电源，接好后启动电机，观察电动机的转向应与油泵规定的运转方向一致。
4、将试压垫筒清理干净，放置在油压机旁边。
5、油压机手动试车调试。
