汽车引擎盖钣金拉伸油压机一次成型流程
作者：液压机厂家人气：
发表时间：2020-06-12
汽车引擎盖钣金拉伸油压机一次成型流程
随着国内经济快速攀升，小汽车的增长速度也是大幅攀升，汽车工业得到了长足发展。汽车在生产过程中需要使用大量的汽车引擎盖钣金拉伸油压机拉伸及冲压模具，由于汽车的外表覆盖件为了美观及抗变形不能焊接，都是使用的拉伸模具加工而成，特别是引擎盖的拉伸弧度小、面积大、又要保证不能变形、必须一次性完成来减小因多次加工而造成的变形情况。
山东威力重工研发的油压机拉伸汽车引擎盖使用的组合式拉伸模具，利用包括模具底座、弧形边框、弧形剪切板、弧形压板、模具中心柱、中心剪切板、拉伸头的组合式拉伸模具，放置于油压机上面，将弧形压板及模具中心柱提起后、在弧形剪切板上面放置铁皮后、放下弧形压板及模具中心柱、弧形压板将铁皮紧紧压在弧形剪切板的边缘上面后、液压油缸将模具中心柱、中心剪切板、拉伸头一并向下推、拉伸头将铁皮向下拉伸至弧形边框里面、然后剪切油缸推动弧形剪切板及中心剪切板将拉伸好的引擎盖的边缘多余部分一次性剪切掉后退回，弧形剪切板、弧形压板、模具中心柱、中心剪切板、拉伸头一并退回，汽车引擎盖钣金拉伸油压机取出引擎盖即可。

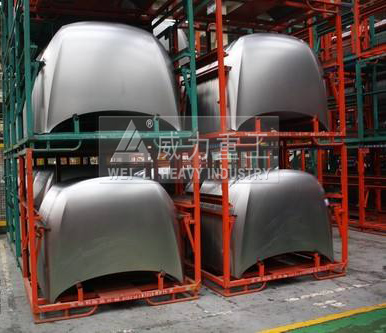

汽车引擎盖拉伸成品

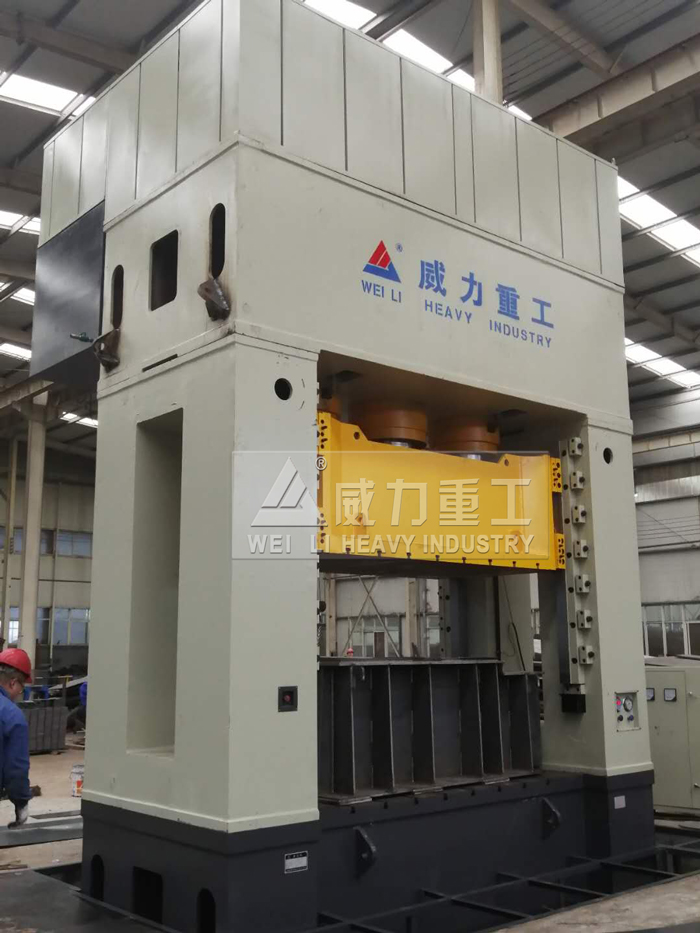

汽车钣金件拉伸油压机生产厂家
油压机钣金拉伸汽车引擎盖工艺流程：先接通汽车引擎盖钣金拉伸油压机电源，开启油压机进行液压油预热，准备工作完成后，工人操作油压机的液压控制按钮控制液压油缸的推杆上升、在液压油的作用下推杆向上运行将压力弹簧及模具中心柱一并提起、压力弹簧一并将弧形压板提起，工人通过机械杠杆及电磁吸盘将配套的铁皮缓慢放入弧形压板及弧形剪切板之间的空隙中、查看铁皮放置是否对位后、工人再次操作液按钮控制液压油缸的推杆缓慢下降、在液压油的作用下推杆向下缓慢运行将压力弹簧及模具中心柱一并放下、压力弹簧一并将弧形压板放下、由于压力弹簧设置在推杆下端的下方而且下面与弧形压板的上方连接、因此弧形压板的下面在下行时首先将铁皮牢牢的压在弧形剪切板的上面、而后推杆继续压缩压力弹簧及推动模具中心柱下行、模具中心柱下面的拉伸头在推杆的推动下将压在弧形剪切板上面的铁皮按照拉伸头的形状向下拉伸、穿过弧形剪切板的中心及模具边框的中心、直至顶住模具底座的上面后停止，此时工人操作汽车引擎盖钣金拉伸油压机液压按钮使液压油缸减压、然后工人控制剪切油缸向后推动弧形剪切板、此时中心剪切板正好处于弧形剪切板的中央并且在同一平面上、弧形剪切板向后移动时推动中心剪切板将模具边框上面拉伸好的引擎盖边缘多余部分一次性从模具边框上面剪切掉后退回原位，工人再次操作液压按钮控制液压油缸的推杆上升、在液压油的作用下推杆向上运行将压力弹簧及模具中心柱一并提起、压力弹簧一并将弧形压板提起，工人通过机械杠杆及电磁吸盘将拉伸好的引擎盖的上盖取出，准备下一次的操作。

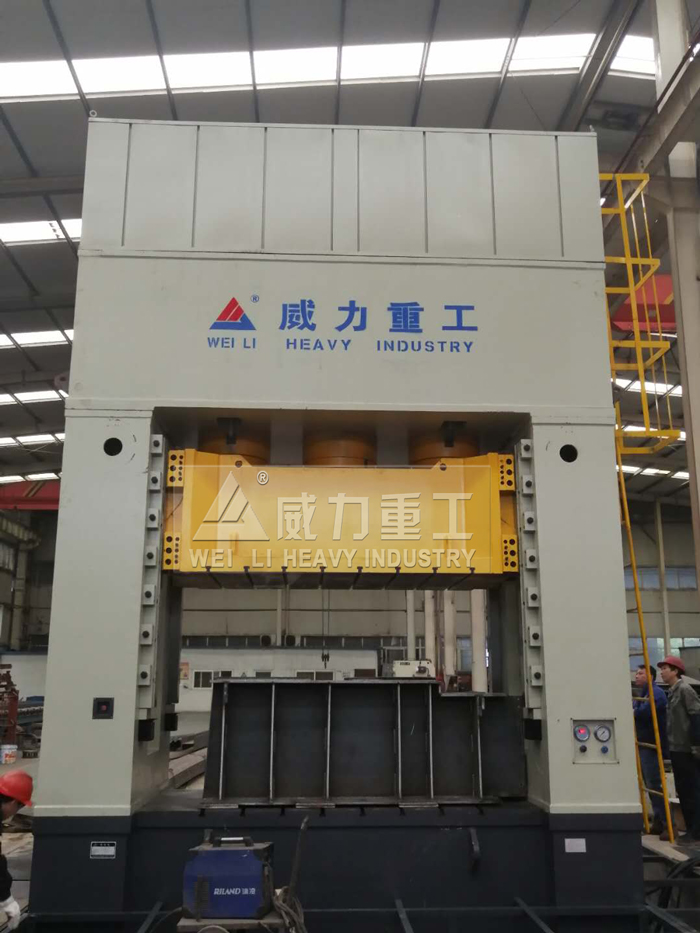

汽车引擎盖拉伸油压机型号齐全
Y32、Y27系列汽车冲压件及钣金拉伸成型件油压机主要用于汽车车身、汽车零部件及钣金件的拉伸、压制、弯曲成型。采用上置式油缸实现滑块的上下活动，工作台中有液压垫，实现工件拉伸成型时所需的压边力及顶出工件所需的顶出力。结构形式为Y32系列四柱式、Y27系列框架式。根据工作需要，可选配移动工作台及冲裁缓冲装置。山东威力重工四柱油压机，框架式油压机，拉伸油压机、龙门油压机，单臂油压机等油压机型号定做请咨询：0632-5680515 18306370978（同微信）
汽车引擎盖钣金拉伸油压机结构优势：
1.四柱式结构简单、经济、实用；框架式结构钢性好、精度高、抗偏载能力强。
2.液压控制采用整体式插装阀集系统，减少了泄漏点，动作可靠，使用寿命长。
3.采用PLC控制的电器系统结构紧凑，工作灵敏、可靠、柔性好。
4.工作压力、行程可在规定范围内按工艺要求调节，操作简便。
5.具有调整、双手单位次循环、（带送料装置的）连续工作三种操作方式。
6.通过操作面板选择，不仅可实现定程、定压两种成型工艺，而且可实现有垫、无垫、顶出三种工艺操作循环
