冲压锚杆托盘专用630吨油压机配模具生产线
作者：油压机厂家人气：
发表时间：2022-06-28
冲压锚杆托盘专用630吨油压机配模具生产线
山东威力重工生产的630吨油压机，专用于锚杆托盘油压机冲压成型，锚杆托盘是管缝锚杆的一个部件之一，目前生产这种产品的设备是三梁四柱油压机，主要吨位有200吨、315吨、400吨、500吨、630吨、800吨、1000吨。根据模具的不同，主要有平板形托盘、铸铁托盘、蝶形托盘以及M形托盘等。冲压锚杆托盘专用630吨油压机主要靠油压机冲压一次成型，包括裁断、冲孔、拉伸、压型等，还可以配套自动上料和自动出料设备。

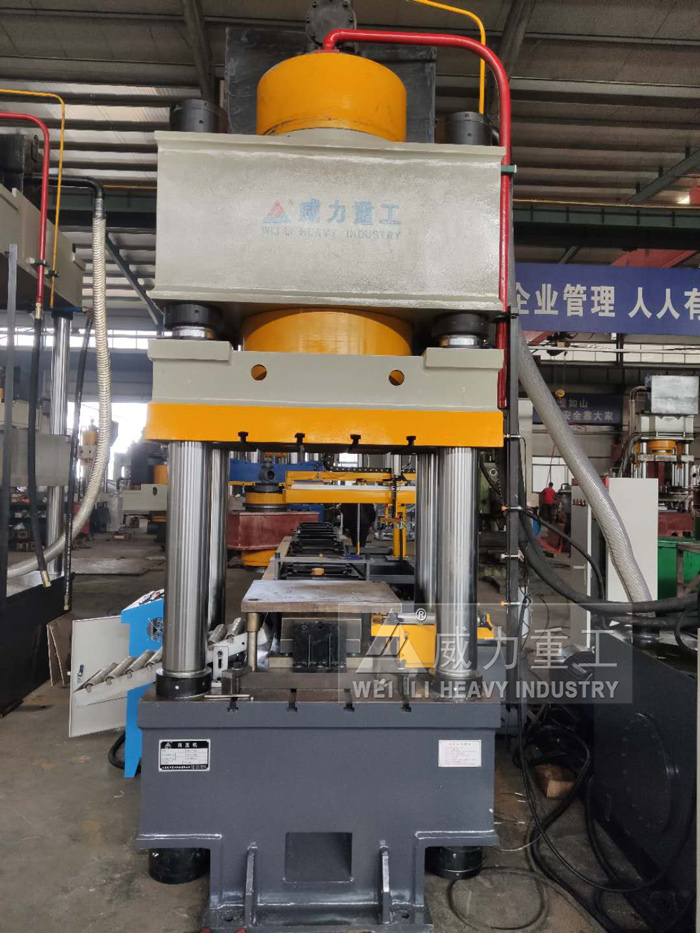

冲压锚杆托盘专用630吨油压机
本公司提供锚杆托盘油压机，冲剪一体模具，自动上下料装置等设备，完成自动化生产线，全过程无人化操作，自动进料，自动压制，自动顶出，自动码垛，自动捆扎操作自动化程度高。

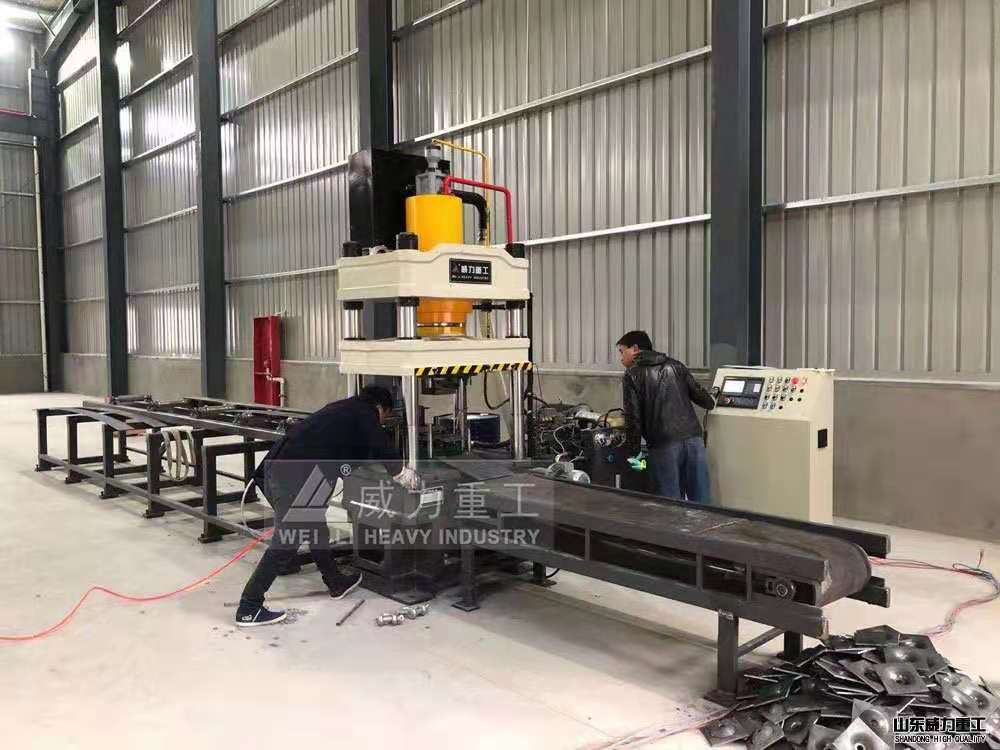

锚杆托盘油压机配生产线

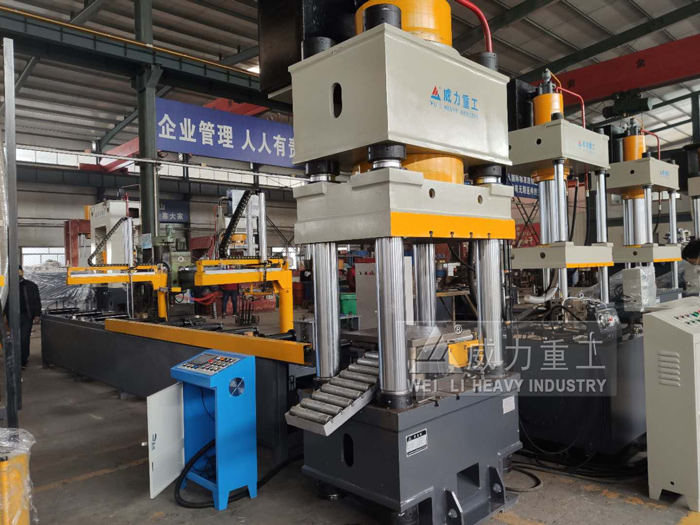

山东威力重工锚杆托盘油压机
冲压锚杆托盘专用630吨油压机的特点：
1、锚杆托盘冲压油压机机身采用三梁四柱式结构：它由上横梁、工作台、立柱、主缸、液压动力系统及电气系统等部件 组成。上横梁以及工作台采用优质钢板焊接而成，经振动时效处理消除内应力，立柱为优质45#钢，四柱均表面中频淬火并镀铬处理，并配有润滑装置。
2、冲压锚杆托盘专用630吨油压机缸体为优质45#锻钢，活塞杆表面经中频淬火处理，使用寿命长。油缸主要部件采用优质材料密封圈，确保密封可靠。
3、锚杆托盘冲压油压机的工作台与滑梁上均带有T型槽，以便于用户安装模具。
锚杆托盘生产线包括哪些设备？
1）锚杆托盘油压机
锚杆托盘成型油压机自动化生产设备中油压机的机身为三梁四柱四螺母式结构，具有足够强度和刚度，三梁均为高强度铸铁件。滑快以四根立柱为导向上下运动，为了提高立柱表面的耐磨性能立柱导向部分采用表面淬火。主缸及液压垫钢采用45短钢矿用锚杆托盘自动化生产设备中油压机的工作台及滑块T形槽尺寸、间距按标准制作或按用户要求制造。

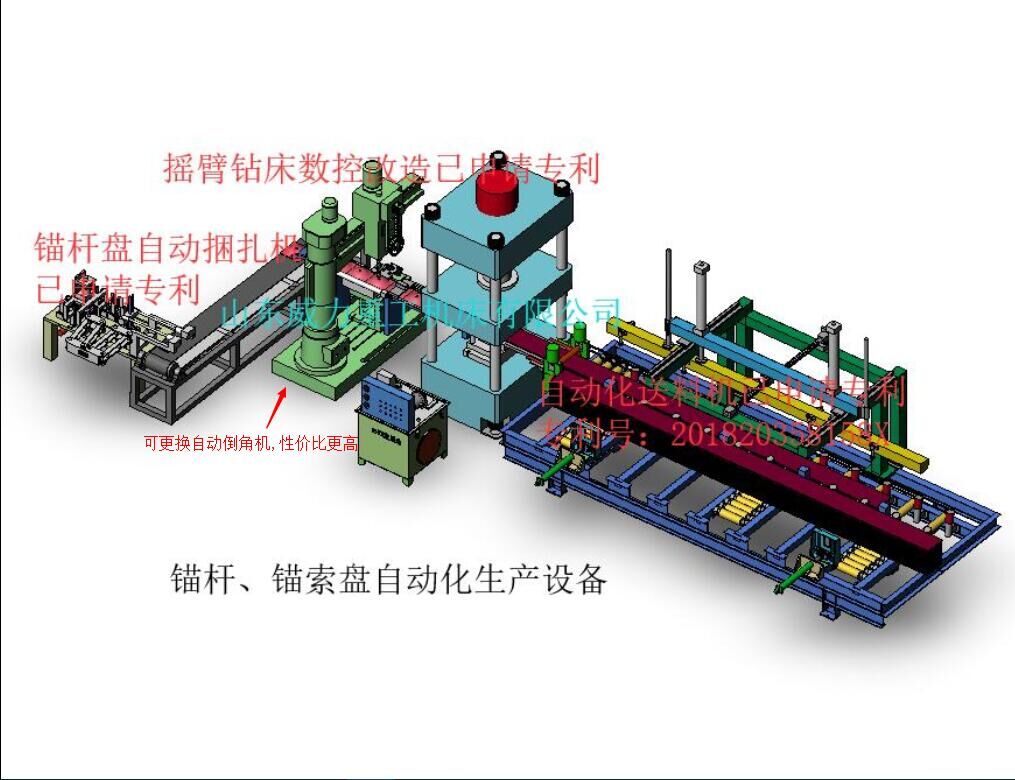

山东威力重工锚杆托盘生产线
2）锚杆托盘成型模具
冲压锚杆托盘专用630吨油压机使用的锚杆托盘一次成型模具，属于锚托盘加工技术领域。该锚托盘一次成型模具包括支撑组件、成型组件和切料组件，支撑组件包括第一支撑板、升降件和第二支撑板，升降件安装于第一支撑板的上部，第二支撑板安装于升降件的输出端，成型组件包括凹模、凸模、第一定位销和第二定位销，凹模邻近第一支撑板的侧部开设有第一缺口，凹模邻近第二支撑板的侧部开设有第二缺口，切料组件包括壳体、驱动件、切刀和压料件，壳体临近凹模的侧部开设有第三缺口。本实用新型通过第一缺口和第一定位销的配合，方便凹模的拆下，通过第二缺口和第二定位销的配合，方便凸模的拆下，通过第三缺口方便切刀的拆下。

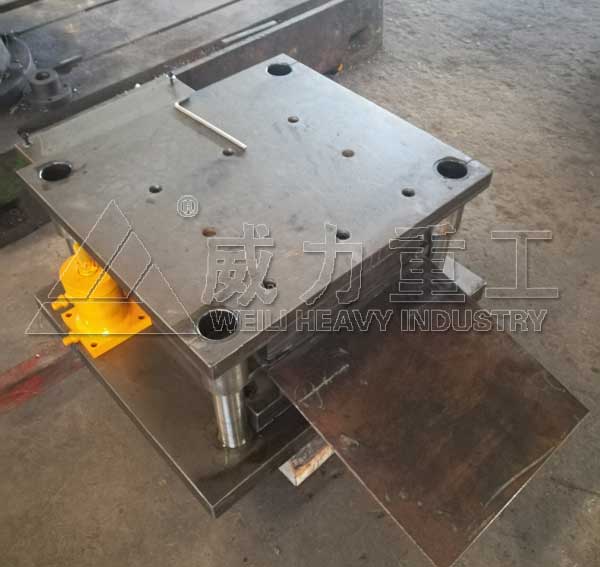

锚杆托盘专用模具
3）全自动上料装置
长条板料自动抓取送料机，属于送料设备技术领域。该长条板料自动抓取送料机包括支撑组件、送料组件、抓取组件和校正组件。所述支撑组件包括支架和支撑柱，所述支撑柱固定在所述支架的下表面，使用时，第二伺服电机输出轴的转动带动电磁铁横向移动，第一气缸的活塞杆带动电磁铁向上或向下移动，启动电磁铁，电磁铁把钢板原料吸附住，当钢板原料出现偏移时，第二气缸的活塞杆带动第二圆柱旋转，即可实现钢板原料和驱动轮相互平行，钢板原料在第二伺服电机、第二气缸、电磁铁和第一气缸的共同作用下被平行的放置到驱动轮上，钢板原料被驱动轮向前传动，有效的减少了人力，增加了工作效率。
山东威力重工锚杆托盘油压机，锚杆托盘模具，锚杆托盘生产线等设备，型号齐全，根据压制的托盘尺寸以及厚度选择合适的锚杆托盘油压机型号，定制本公司油压机请电话咨询：18306370978（同微信）
